YM-J ( MBCu ) kábel, általános villanyszerelési kábel



YM-J régi nevén MBCu kábel, általános villanyszereléshez



A szakmában szinte csak „MBCu” néven ismerik annak ellenére, hogy ezen a néven vagy 15 éve nem gyártanak kábelt.

Az MBCu-t még a Magyar Kábel Művek gyártotta (megj.: A Magyar Kábel Művek -et most PRYSMIAN MKM KFT. -en lehet megtalálni. ), az akkor érvényes hazai, azaz MSZ szabvány szerint. Ezt a jelölés rendszert az akkori szakemberek megpróbálták  „beszédes” névvel ellátni.
Sajnos a pontos leírását nem találtam meg az MBCu kábelnek, de az elnevezés valahogy így nézhetett ki:

MBCu:

M – műanyag
B - burkolt
Cu – réz

Majd a rendszerváltás után hazán kezdet átvenni elsősorban a német szabványokat. Így kb. a kétezres évekre meghonosodott az NYM-J elnevezés. Ez a német szabványra lapuló kábel a mai napig hozzá férhető.
NYM-J és NYM-O elnevezésen az alábbi szabványok szerint készítik:
VDE 0250-204 lángállóság:  VDE 0482-332-1-2 / IEC 60332-1-2
Felépítését, felhasználhatóságát tekintve megegyezik az MBCu kábellel.

Tehát az MBCu kábel lényegében kihalt. Átvette helyét a német NYM-J. Viszont a szakma, elsősorban a kereskedők igyekeznek mindig az olcsóbb megoldás fele fordulni. Így a szakma rátalált az osztrák szabványos YM-J elnevezésű kábelre.
Ahogy a gyártói katalógusokban most megtalálható a termék az ez:
AT-N05VV-U (YM-J) 300/500V – ez osztrák szabványra épülő kábel. ÖVE/ÖNORM E 8242   ÖVE K41

Így a kábel az elmúlt harminc évben tett egy kanyart. Eldobtuk a magyar szabványt, mert célszerű közös jelölési rendszert használni. Ez szerintem helyén való. Majd a szomszédban találtunk egy olcsóbb kábelt, (a pénz megint felülír mindent) és elkezdtük ezt bevezetni.

Nem állítom, hogy a kedves olvasó írásom végére tisztán fog látni, de sajnos a jelölési rendszerek már csak ilyenek a kábeleknél. Tehát ott tartottunk, hogy osztrák elnevezés. Ha rákeresünk gyártói adatlapokra ilyen, és ehhez hasonló megnevezéseket találunk:

AT-N05VV-U (YM-J) 300/500V

No, mi is ez pontosan? A jelölés vége érthető:
300/500V       Ez a megengedett üzemi feszültség azaz Uo/U.
YM-J                Ez átalakult az NYM-J -ből. Az „N” betű a szabványosság jele. Elhagyják az „N” jelet, azaz a kábel nem szabványos VDE szerint, viszont a gyártás lényegében a VDE-re támaszkodik, de nem lett szabványosítva VDE szerint.
AT-N05VV-U     Ez is fura jelölés. Ha a kábel harmonizált szabvány szerint lenne szabványosítva, akkor így nézne ki:   H05VV-U.  De nem. Nem szabványos a harmonizált rendszer szerint sem. Ha nem szabványos a harmonizált szabvány szerint akkor a „H” jelölést kicserélik „N” -re. Így ha a kábel a harmonizált szabványra épül de nem kapta meg valamiféle eltérés miatt a szabványos jelölést akkor így néz ki a megnevezése:  N05VV-U.  A fenti felölés viszont még meg van toldva egy „AT” előtaggal.
Felételezem azért, mert a szabványtól való eltérés „osztrák típusú”. Amit pontosan nem is tudunk, hogy jellegű, mert azt már a gyártó nem köti az orrunkra.
Összességében kijelenthető (saját véleményem), hogy a kábel gyártásakor a megadott szabványok figyelembevételével készült, és a megadott területeken ugyanúgy felhasználható mint a VDE vagy HAR (harmonizált szabvány) szerint készült kábel.
Mint látható a jelölések évről-évre változnak így aztán nem is csoda hogy a szakma csak MBCu-nak hívja a kábelt. Gondolom ez nem is fog változni a jövőben.

A fentieknél szerintem fontosabb, hogy mely területeken lehet ezt a kábelt használni. Az egyszerűség kedvéért maradjuk az YM-J elnevezésnél.
Tehát YM-J kábel alkalmazhatósága, felépítése és általános adatai az alábbiak:

Alkalmazás
Beltérben rögzített állapotban. Kültéren vagy földbe csak védőcsőbe húzva napsugárzástól védve kell fektetni. Betonba, vagy vakolat alá is fektethető. Többnyire ipari vagy nagy objektumok kábelezésére használatos, de lakóépületek kábelezésénél is használatos. Ipari területen azaz műszaki létesítményekben, de ide tartoznak a bevásárló központok is ahol kábeltálcákra teszik ezen kábeleket.   A tömör réz vezető miatt csak rögzítve használható, flexibilis használata nem megengedett.

Általános adatok
Szabvány: ÖVE/ÖNORM E 8242
Típusjel: AT-N05VV-U
Lángállóság: EN 60332-1 szerint
Ólommentes és szilikonmentes
Nem UV álló, nem halogénmentes.
Megengedett üzemi hőmérséklet: rögzítve : -40°C-tól +70°C-ig fektetéskor : +5°C-tól +70°C-ig

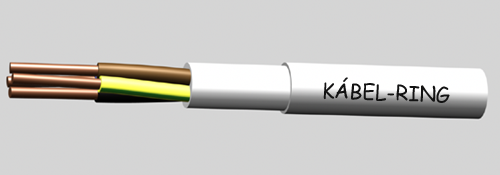

Felépítés
Réz vezető, tömör erekkel **
PVC érszigetelés, az erek színjelöléssel vannak megkülönböztetve egymástól
Övréteg
PVC külső köpeny, szürke színű, RAL 7035

Megjegyzés:  Réz vezető, tömör erekkel **

A vékonyabb YM-J kábel réz vezetői tömör erekkel készülnek. Emiatt a kábel eléggé sprőd, és minél vastagabb a kábel annál nehezebben hajlítható. Így ezeket a kábeleket bizonyos keresztmetszet felett már nem tömör erekkel gyártják.  Az YM-J esetén a 16mm2 már vastag elemi szálakkal készül. Ettől a kábel még nem tekinthető flexibilisnek, de a gyártásakor és felhasználása esetén kezelhetősége könnyebb.
